Modifications for the Yaesu FT-890

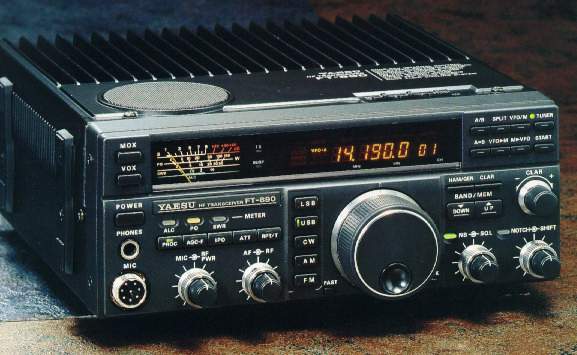

Picture(s) of Yaesu - FT-890


19-07-1998 YAESU FT890/AT (Firmware ROM version 1.21) TX 1,5 to 30 MHz mod English language
19-07-1998 Another modification for the FT-890 Frequency English language
19-07-1998 FT-890: MOD: FM-HUB erhoehen German language
19-07-1998 Yaesu FT-890 expanded RF English language

19-07-1998
YAESU FT890/AT (Firmware ROM version 1.21) TX 1,5 to 30 MHz mod

  • Verify your ROM version with the following sequence: hold A/B + A=B knobs while powering up your tranceiver. You'll see the display test followed by your ROM version. It's possible that the mod work for other versions but I haven't tried it !
  • Disconnect FT890 from all connections.
  • Open tranceiver like explained in your "OPERATING MANUAL".
  • Locate on the "CONTROL UNIT" jumper point JW 3001 and close it with solder.
  • Close tranceiver back and reconnect power.
  • Push PROC, AGC-F, IPO, ATT while power ON.
  • Now the display shows two digits of numbers and tree of letters (i.e 13 OFF) Rotate main knob and set the display to "02 ON". Now press the PROC button.
  • Power OFF and then back ON. It's all!
  • Now every time you want, you can change the programation, but you will allway lose the memories.
  • Other settings than "02 ON" are of no interest. This one give you 100 w and automatic antenna tuning between 1,5 and 30 mhz.
Try it at your own risk. 73's and good luck.

Karl, ON9CSK @ ON1BWP.#BTN.BEL.EU

19-07-1998
Another modification for the FT-890 Frequency

This is the MOD to open the FT-890 to make it capable of transmit from 1.5Mhz to 30MHz without restrictions!.

First, open both transceiver covers (follow the USER MANUAL instructions). Then locate the JW3001 jumper on the DISPLAY UNIT board (just rear the display).
Close the JW3001 jumper. Then power ON the transceiver with the following keys pressed: PROC, AGC-F, IPO, ATT.
On display you will see two numbers and OFF. Rotate the frequency knob until you see ON. Then press PROC and turn OFF the transceiver. It is not necessary to clear the jumper.

19-07-1998
FT-890: MOD: FM-HUB erhoehen

Ich bin seit einigen Tagen stolzer Besitzer eines FT-890.
Mir ist ebenfalls (wie DL6MFV, Remco) aufgefallen, dass in FM der Hub zu gering eingestellt ist...
...So habe ich kurzerhand 2 Modifikation durchgefuehrt:

A. FM-Mikrofonverstaerkerregelung erhoehen:

  1. Man loese alle Steckverbindungen zum FT-890
  2. Nun stelle man den Transceiver auf den "Kopf", so dass die Bedienelemente zum "modifikationsfreudigen OM" zeigen und entferne den unteren Gehaeusedeckel, der mit 8 Schrauben (2 auf jeder Seite und 4 auf der Oberseite) befestigt ist.
  3. Es befinden sich ca. 15 Potis auf der rechten Seite, von denen der vorletzte mit VR22 beschriftet ist.
       Skizze:


   ================================================= (Platine)
        " " " " " " " " " " " " "    "
        * * * * * * * * * * * * *    * (Potis)
                                ^
                                | (dieses muesste es sein,
                                   Bitte Beschriftung kontrollieren !!! )
  4. Bei Bedarf dieses Poti bis Rechtsanschlag (100%) aufdrehen. (Bei mir war dieses von Werk aus auf ca. 70% geoeffnet)
  5. Modulation mit einem anderen Empfaenger ueberpruefen
  6. FERTIG !
Sollte dies keinen Erfolg bringen, dann:

B. FM-Hub erhoehen:

  1. Das noch geoeffnete und in gleicher Lage verharrende Geraet (FT-890 !) beinhaltet auf der Oberseite ungefaehr in der Mitte der RF-UNIT ein Poti mit der Bezeichnung VR2009 (zur besseren Orientierung: in der Naehe ist ein Stecker mit der Bezeichnung J2015)
  2. Mit diesem Poti wird nun der gewuenschte Hub eingestellt (Natuerlich unter staendiger Kontrolle durch einen Empfaenger). Man sollte sich die Schleiferstellung einpraegen, um im Falle eines Falles (in dem UHU (TM) einfach alles klebt (hi)) wieder die urspruengliche Einstellung zu erhalten.
  3. Ist der Idealwert ereicht, wird der FT-890 wieder ordnungsgemaess verschlossen.
  4. PUUUUUHHHH, geschafft... (so erging es zumindest mir !)
Fuer Erfolgsmeldungen (und wirklich NUR solche !) waere ich dankbar !

An dieser Stelle moechte ich noch Eddi, DL2SEP, danken, dass er mir bei dieser "Operation" mit Ratschlaegen zur Seite stand.

73 und viel Glueck !

Markus, DL4SEQ, Moegglingen (JN48XT)

19-07-1998
Yaesu FT-890 expanded RF

This modification is very easy to preform, however do not force the radio apart !!!!!!!!!!

Do not pinch any wires when taking it apart, do not turn any of the pots on the left side of the radio.

Please, please use a very small soldering iron so you don't ruin your very nice radio !!!!!!!

Here goes:
  1. Remove the power from the radio.

  2. Remove top and bottom covers.

    The next step is done temporarily.

  3. Locate jumper location JW3001 (solder pads) on the display unit and solder bridge the pads.

    Don't use too much heat

    The jumper is on the left side of the display board next to the left most CPU as looking from the back to the front with the radio in the normal up-right position.

  4. Reconnect the power.

  5. Press and hold [PROC], [AGC-F], [IPO], & [ATT] and turn the power on.

  6. You will now see 02 off

  7. Rotate the main dial until the display shows ( 02 - on )

  8. Press [PROC]. This will confirm and write the data to the EEPROM memory.

  9. Turn the power off and disconnect the power cord.

  10. Remove the solder jumper that you made in step 3 above.

  11. Replace the covers.
And again be careful that you do not pinch any wires and do not force it together.

If you have any questions about this mod, EMAIL me at MarkC57 (AOL) or on internet at corcoran@ncube.com

This is one fantastic radio and I would like to know what you think of yours.

73's N8ORH - Cincinnati, Ohio
