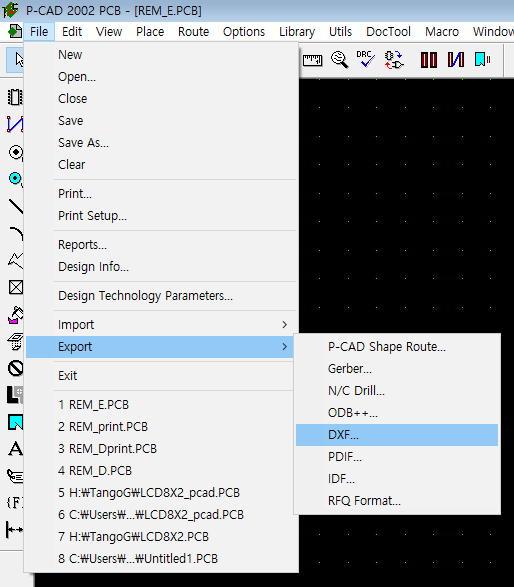

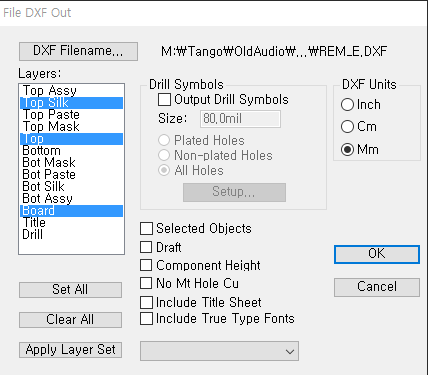

DXF file로 저장

CS6 사용해야 DraftSight dxf 파일 치수 비율 일치

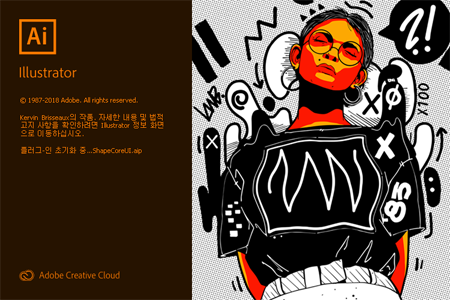

Adobe Illustrator 사용 방법

Line은 DraftSight에서 Text 는 여기서 수정

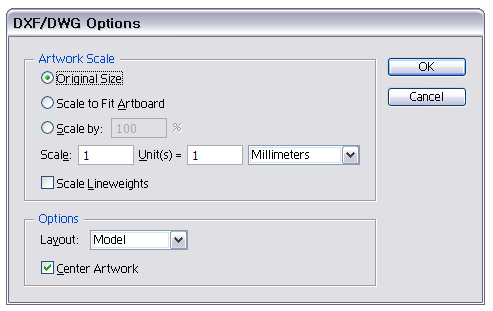

Ai에서 DXF 파일 불러오기
(1 : 1 mm)

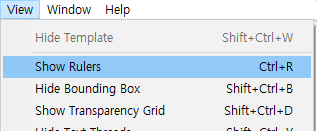

치수 자 표시 하기 (Ctrl+R)
View Menu - Show Rulers

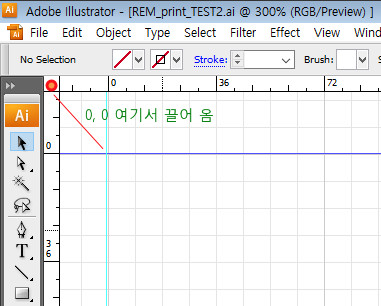

Guide line
(자에서 끌어오기. 여러개 가능)

※ CS3에서 눈금 자와 좌표 단위가 다를 경우 자 단위를 다른 단위로 바꾸었다 다시 바꿈

눈금자는 mm, 좌표는 pt 일때 등...

View Menu - Smart Guide
Ctrl+U
Guide Line 이미지 라인에 자동으로 붙음

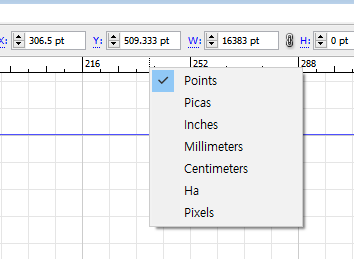

Millimeter로 변경 (자에서 오른쪽 마우스)

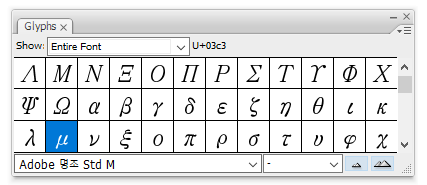

기호, 문자 표
Type Menu - Glyphs

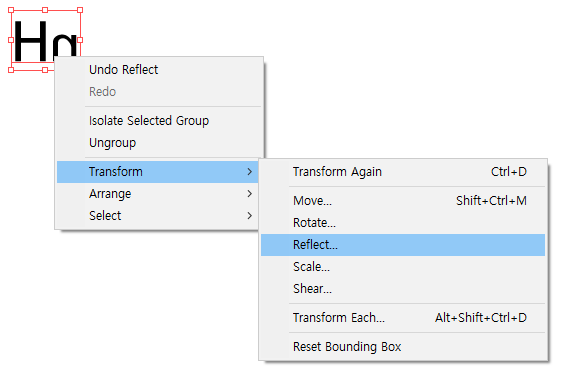

뒤집기 (Reflect)
오른쪽 마우스 누르고 Transform - Reflect

Text 정렬 (Shift F7)

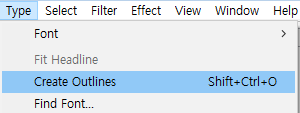

Text를 Vector Image로 바꾸기

(Text 선택 후 Shift + Ctrl + O)
Type Menu - Create Outlines

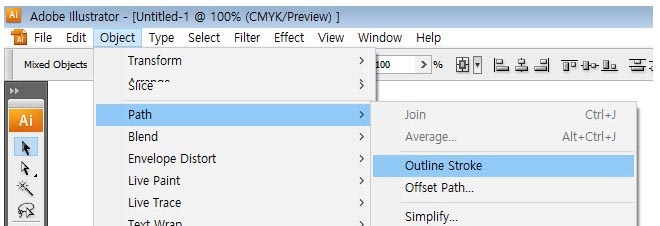

선으로 도안 한 것을 외각선(면)으로 변환 (선택 후)
Object Menu - Path - Outline Stroke

영역 선택 후에 Outline Stroke

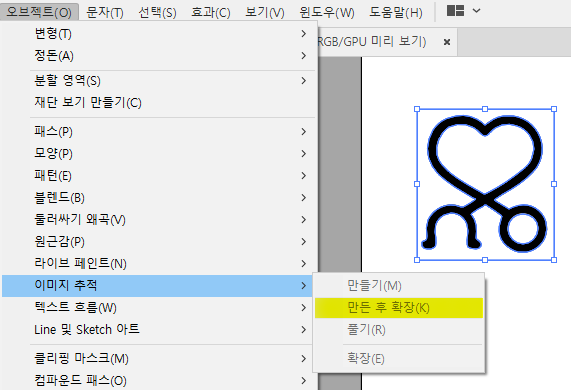

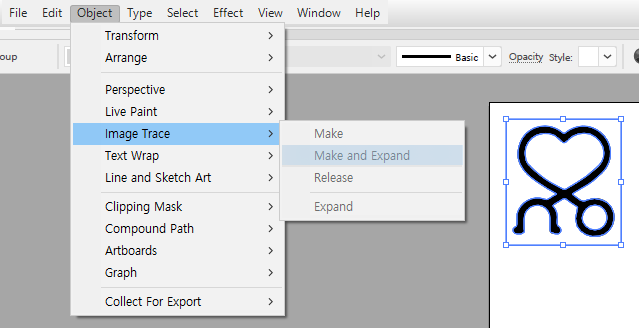

이미지를 AI로 만들기 (이미지 추적) Adobe.Illustrator.CC

   ※ PCB 반전 그림
       1. Draftsight에서 R14 ASCII(*.dxf)로 출력한 파일 불러, 전체 선택
       2. Menu - Object -Path - Outline Stroke : 선을 면으로 바꾸어줌.
       3. Menu - Window - Pathfinder
                전체 선택 후 Pathfinder 4개중 첫 번째 클릭 : 한 덩어리로 만듦.
       4. 왼쪽 툴중 Rectangle Tool (M) 선택하여 PCB사이즈 만큼 사각 레이어 생성. (검정으로)

       5. Menu - Window - Pathfinder
           전체 선택 후 Pathfinder 4개중 네 번째 클릭 : 검정색 사각에서 PCB 패턴만 제거하여 반전 효과.

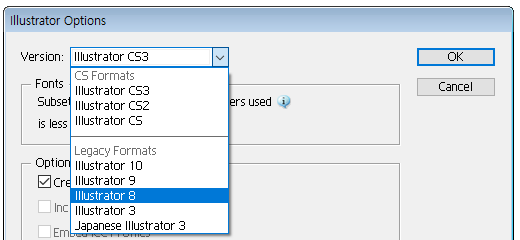

          ※ Illustrator 8로 저장

   ※ 화면 관련
       상하좌우 자유로이 화면 이동하기 : Space Bar 누른 상태에서 마우스로 이동
       좌우 이동 : Ctrl + Mouse While,         상하 이동 : Mouse While
       축소 확대 : Alt + Mouse While
       전체 화면 : Ctrl + 0 (zero),    실제 크기 : Ctrl + 1

※ 멀티 선택 : Shift 누른 상태에서 마우스로 선택

※ 일정 간격으로 복사 (여러개는 2, 3, 4 반복)

1	선택하여 Group	Ctrl+G
	Group 해제	Shift+Ctrl+G
2	복사	Ctrl+C
3	겹치게 붙여넣기	Ctrl+F	Ctrl+V는 중앙으로 감
4	복사 간격 수정 (X: 등)	88.000>148.00	60mm 오른쪽으로 복사 경우



[색상 설정] 대화 상자 열기	Shift+Ctrl+K	Shift+Command+K
[키보드 단축키] 대화 상자 열기	Alt + Shift + Ctrl + K	Option + Shift + Command + K
[기본 설정] 대화 상자 열기	Ctrl+K	Command+K

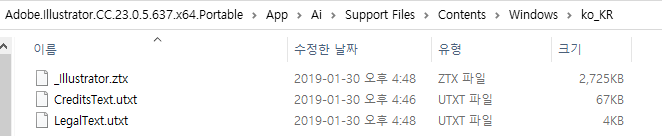

메뉴 한글을 영문으로 만들기
Illustrator.ztx 를 _Illustrator.ztx 로 영문
_ Illustrator.ztx 를 Illustrator.ztx 로 한글 메뉴로 바뀜

EZCAD2에서 사용 할려면 Illustrator 8 파일로 저장

Illustrator에서 화면 켑쳐 : Win-key + Shift + S

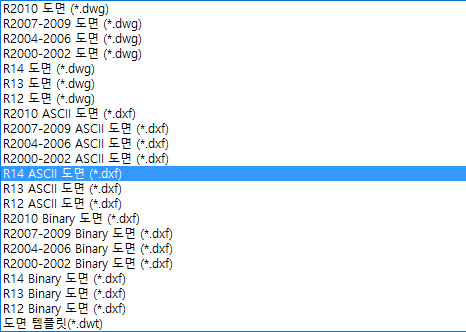

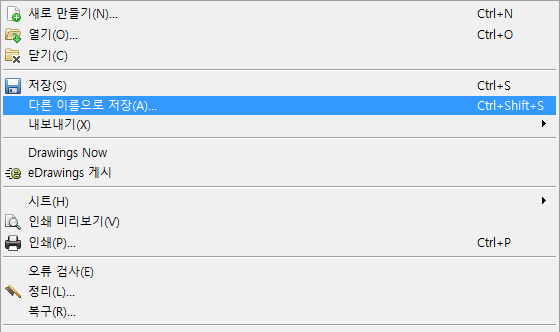

Draft Sight에서 DXF 파일을 불러오거나 작성 후 반드시 ASCII로 저장
(R12~14 ASCII)

R12~14 ASCII 도면 선택하여 저장

DXF file로 저장

mm 단위로 저장
