전선표  AWG Table

AWG=American Wire Gauge standard


11.680 mm = AWG 0000, 0.127 mm = AWG 36  (39 Step)
 AWG는 미국 전선규격으로 널리 사용되어지고 있으며, 구리, 알루미늄 및 기타 전선굵기를 나타내는 단위로서
전선의 지름 11.680 mm AWG " 0 " 으로  0.127 mm를 AWG 36으로 하고 그 사이를 39단계로 나눈 번호 체계.

AWG to metric Parameter Calculator

AWG to Metric Conversion Chart

000 Telcom
AWG
Number		 Ø [Inch] Ø [mm] Ø [mm²]

Resistance
[Ohm/m]
4/0 = 0000 0.460 11.7 107 0.000161
3/0 = 000 0.410 10.4 85.0 0.000203
2/0 = 00 0.365 9.26 67.4 0.000256
1/0 = 0 0.325 8.25 53.5 0.000323
1 0.289 7.35 42.4 0.000407
2 0.258 6.54 33.6 0.000513
3 0.229 5.83 26.7 0.000647
4 0.204 5.19 21.1 0.000815
5 0.182 4.62 16.8 0.00103
6 0.162 4.11 13.3 0.00130
7 0.144 3.66 10.5 0.00163
8 0.128 3.26 8.36 0.00206
9 0.114 2.91 6.63 0.00260
AWG
Number		 Ø [Inch] Ø [mm] Ø [mm²] Resistance
[Ohm/m]
10 0.102 2.59 5.26 0.00328
11 0.0907 2.30 4.17 0.00413
12 0.0808 2.05 3.31 0.00521
13 0.0720 1.83 2.62 0.00657
14 0.0641 1.63 2.08 0.00829
15 0.0571 1.45 1.65 0.0104
16 0.0508 1.29 1.31 0.0132
17 0.0453 1.15 1.04 0.0166
18 0.0403 1.02 0.823 0.0210
19 0.0359 0.912 0.653 0.0264
AWG
Number		 Ø [Inch] Ø [mm] Ø [mm²] Resistance
[Ohm/m]
20 0.0320 0.812 0.518 0.0333
21 0.0285 0.723 0.410 0.0420
22 0.0253 0.644 0.326 0.0530
23 0.0226 0.573 0.258 0.0668
24 0.0201 0.511 0.205 0.0842
25 0.0179 0.455 0.162 0.106
26 0.0159 0.405 0.129 0.134
27 0.0142 0.361 0.102 0.169
28 0.0126 0.321 0.0810 0.213
29 0.0113 0.286 0.0642 0.268
AWG
Number		 Ø [Inch] Ø [mm] Ø [mm²] Resistance
[Ohm/m]
30 0.0100 0.255 0.0509 0.339
31 0.00893 0.227 0.0404 0.427
32 0.00795 0.202 0.0320 0.538
33 0.00708 0.180 0.0254 0.679
34 0.00631 0.160 0.0201 0.856
35 0.00562 0.143 0.0160 1.08
36 0.00500 0.127 0.0127 1.36
37 0.00445 0.113 0.0100 1.72
38 0.00397 0.101 0.00797 2.16
39 0.00353 0.0897 0.00632 2.73
40 0.00314 0.0799 0.00501 3.44



AWG
Size
Stranding
Insulation O.D.
Nominal
Nominal Wt.
lbs/1000'
UL Style
28 Solid 0.045 1.41 1007
28 7/36 0.047 1.44 1007
26 Solid 0.048 1.83 1007
26 7/34 0.051 1.94 1007
24 Solid 0.052 2.62 1007
24 7/32 0.057 2.76 1007
22 Solid 0.059 3.64 1007
22 7/30 0.064 3.87 1007
20 Solid 0.065 4.99 1007
20 10/30 0.071 5.00 1007
18 Solid 0.074 7.22 1007
18 16/30 0.081 7.26 1007
16 Solid 0.084 10.26 1007
16 26/30 0.094 10.86 1007
14 41/30 0.110 16.24 1569
12 65/30 0.131 24.83 1569
10 105/30 0.145 36.51 1569



Polyvinyle chloride Insulated Wire(피복선)  UL Style 1007 CSA Type TR-64
Type
(구분)
Conductor(도체)
Insulation(절연체)

Max.Conductor
Resistance
DC 20˚C
Ω/㎞
(최대 도체저항)

min.lnsulation
Resistance
DC 15.6˚C
MΩ/㎞
(최소
절연저항)

Dielectric
Withstanding
Voltage
AC V/min
(내전압)		 Current
(carrying
capacity)
Amp
(허용전류)		 Unit
Length
m
(feet)
(조장)
AWG Size
(규격)
Number& dia of conductor
pcs/mm
(구성)
No.overall
Diameter mm
(외경)
Norminal
thickness
mm
(두께)

Norminal
Diameter
mm
(외경)

Stranded

(연선)

 32 7/0.06 0.54 0.57 0. ?  1571 15 2000   610
(2000)
30 7/0.102 0.31 0.40 1.15 376.96 2.3
28 7/0.127 0.38 0.40 1.25 237.38 3.0
26 7/0.160 0.48 0.40 1.35 148.94 4.0
24 11/0.160 0.61 0.40 1.45 93.25 5.3
22 17/0.160 0.76 0.40 1.60 55.00 7.2
20 21/0.180 0.95 0.40 1.80 34.60 9.4
18 34/0.180 1.21 0.40 2.00 21.80 12.5
16 26/0.26 1.55 0.40 2.40 13.70 15.9

Solid

(단심)

 30 1/0.26 0.26 0.40 1.10 361.13 15 2000 2.3 610
(2000)
28 1/0.32 0.32 0.40 1.15 227.39 3.0
26 1/0.404 0.40 0.40 1.20 142.79 4.0
24 1/0.511 0.51 0.40 1.35 89.39 5.3
22 1/0.643 0.64 0.40 1.45 54.30 7.2
20 1/0.813 0.81 0.40 1.65 33.90 9.4
18 1/1.024 1.02 0.40 1.85 21.40 12.5
16 1/1.29 1.29 0.40 2.10 12.50 15.9
TA-SC
(Hiwrap) 		28 7/0.127 0.38 0.40 1.25 222.33 15 2000 3.0 610
(2000)
26 7/0.160 0.48 0.40 1.35 138.88 4.0
24 7/0.203 0.61 0.40 1.45 85.41 5.3
22 7/0.26 0.79 0.40 1.60 54.44 7.2


비고 - 1) 인증범위 : UL : 32~16AWG, CSA : 28~16AWG
         2) 허용전류 : 주변온도 40˚C, 최고 허용온도 80˚C 1가닥 공간배선의 경우임.


2547 25AWG(0.129mm) 2C (KEY),  2464 24AWG(0.205mm) 3C

UL AWM Style 1007  VW-1  80°C  300V  #18 AWG    CSA  TR-64 90°C  300V
UL AWM 20276(2835) #28 3p 310m(1000FEET)/ 450m  30V  60°C ,
                                          #30 2p 750m Low Voltage

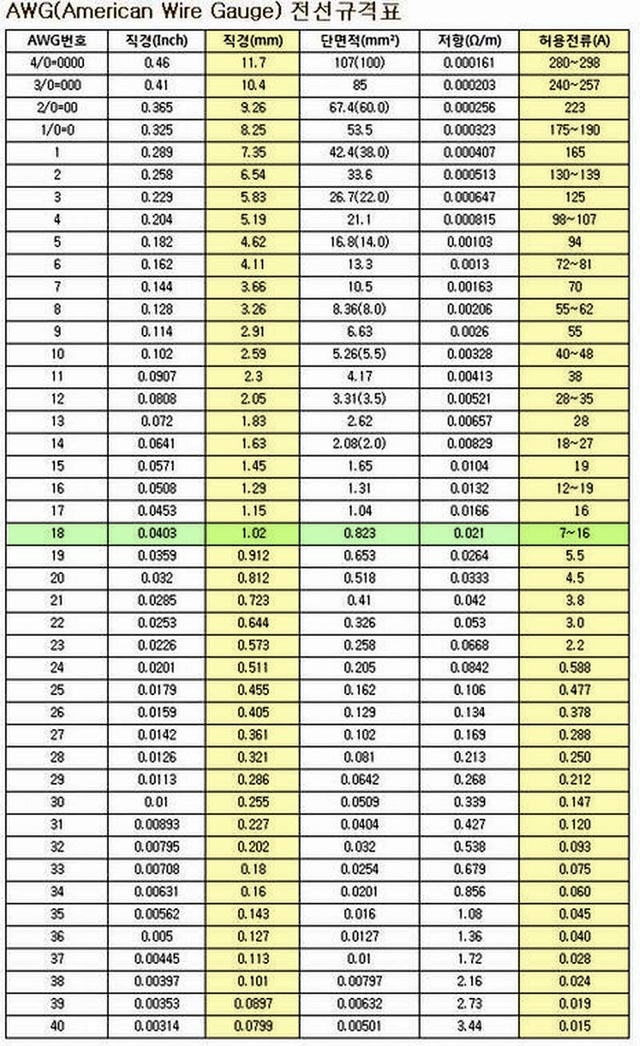

동선  AWG(American Wire Gauge)

AWG to Metric Conversion Chart

AWG Number
Ø [Inch]
Ø [mm]
Ø [mm²]
Resistance
[Ohm/m]
Allowable Current[A]

4/0 = 0000
0.460
11.7
107(100)
0.000161
298~280

3/0 = 000
0.410
10.4
85.0
0.000203
257~240

2/0 = 00
0.365
9.26
67.4(60.0)
0.000256
223

1/0 = 0
0.325
8.25
53.5
0.000323
190~175

1
0.289
7.35
42.4(38.0)
0.000407
165

2
0.258
6.54
33.6
0.000513
139~130

3
0.229
5.83
26.7(22.0)
0.000647
125

4
0.204
5.19
21.1
0.000815
107~98

5
0.182
4.62
16.8(14.0)
0.00103
94

6
0.162
4.11
13.3
0.00130
81~72

7
0.144
3.66
10.5
0.00163
70

8
0.128
3.26
8.36(8.0)
0.00206
62~55

9
0.114
2.91
6.63
0.00260
55

10
0.102
2.59
5.26(5.5)
0.00328
48~40

AWG Number
Ø [Inch]
Ø [mm]
Ø [mm²]
Resistance
[Ohm/m]
Allowable Current[A]

11
0.0907
2.30
4.17
0.00413

12
0.0808
2.05
3.31(3.5)
0.00521
35~28

13
0.0720
1.83
2.62
0.00657

14
0.0641
1.63
2.08(2.0)
0.00829
27~18

15
0.0571
1.45
1.65
0.0104

16
0.0508
1.29
1.31
0.0132
19~12

17
0.0453
1.15
1.04
0.0166

18
0.0403
1.02
0.823
0.0210
16~7

19
0.0359
0.912
0.653
0.0264
5.5

20
0.0320
0.812
0.518
0.0333
4.5

AWG Number
Ø [Inch]
Ø [mm]
Ø [mm²]
Resistance
[Ohm/m]
Allowable Current[A]

21
0.0285
0.723
0.410
0.0420

22
0.0253
0.644
0.326
0.0530
3A

23
0.0226
0.573
0.258
0.0668

24
0.0201
0.511
0.205
0.0842
588mA

25
0.0179
0.455
0.162
0.106
477

26
0.0159
0.405
0.129
0.134
378

27
0.0142
0.361
0.102
0.169
288

28
0.0126
0.321
0.0810
0.213

29
0.0113
0.286
0.0642
0.268
212

30
0.0100
0.255
0.0509
0.339
147

AWG Number
Ø [Inch]
Ø [mm]
Ø [mm²]
Resistance
[Ohm/m]
Allowable Current[A]

31
0.00893
0.227
0.0404
0.427

32
0.00795
0.202
0.0320
0.538
93

33
0.00708
0.180
0.0254
0.679
75

34
0.00631
0.160
0.0201
0.856
60

35
0.00562
0.143
0.0160
1.08
45

36
0.00500
0.127
0.0127
1.36
40

37
0.00445
0.113
0.0100
1.72
28

38
0.00397
0.101
0.00797
2.16
24

39
0.00353
0.0897
0.00632
2.73
19

40
0.00314
0.0799
0.00501
3.44
15 mA









Standard American Wire Gauge Data for Bare Copper

AWG       Dia-mils  TPI       Dia-mm    Circ-mils Ohms/Kft  Ft/Ohm    Ft/Lb     Ohms/Lb   Lb/Kft    NormAmps  MaxAmps

0000       459.99    2.1740    11.684    211592    0.0490     20402   1.5613    0.0001    640.48    423.18    482.55
000        409.63    2.4412    10.405    167800    0.0618     16180   1.9688    0.0001    507.93    335.60    382.68
00         364.79    2.7413    9.2657    133072    0.0779     12831   2.4826    0.0002    402.80    266.14    303.48

AWG       Dia-mils  TPI       Dia-mm    Circ-mils Ohms/Kft  Ft/Ohm    Ft/Lb     Ohms/Lb   Lb/Kft    NormAmps  MaxAmps

 0         324.85    3.0783    8.2513    105531    0.0983     10175   3.1305    0.0003    319.44    211.06    240.67
 1         289.29    3.4567    7.3480     83690    0.1239    8069.5   3.9475    0.0005    253.33    167.38    190.86
 2         257.62    3.8817    6.5436     66369    0.1563    6399.4   4.9777    0.0008    200.90    132.74    151.36
 3         229.42    4.3588    5.8272     52633    0.1970    5075.0   6.2767    0.0012    159.32    105.27    120.03
 4         204.30    4.8947    5.1893     41740    0.2485    4024.7   7.9148    0.0020    126.35    83.480    95.190
 5         181.94    5.4964    4.6212     33101    0.3133    3191.7   9.9804    0.0031    100.20    66.203    75.489
 6         162.02    6.1721    4.1153     26251    0.3951    2531.1   12.585    0.0050    79.460    52.501    59.866
 7         144.28    6.9308    3.6648     20818    0.4982    2007.3   15.869    0.0079    63.014    41.635    47.476
 8         128.49    7.7828    3.2636     16509    0.6282    1591.8   20.011    0.0126    49.973    33.018    37.650
 9         114.42    8.7396    2.9063     13092    0.7921    1262.4   25.233    0.0200    39.630    26.185    29.858

AWG       Dia-mils  TPI       Dia-mm    Circ-mils Ohms/Kft  Ft/Ohm    Ft/Lb     Ohms/Lb   Lb/Kft    NormAmps  MaxAmps

10         101.90    9.8140    2.5881     10383    0.9989    1001.1   31.819    0.0318    31.428    20.765    23.678
11         90.741    11.020    2.3048    8233.9    1.2596    793.93   40.122    0.0505    24.924    16.468    18.778
12         80.807    12.375    2.0525    6529.8    1.5883    629.61   50.593    0.0804    19.765    13.060    14.892
13         71.961    13.896    1.8278    5178.3    2.0028    499.31   63.797    0.1278    15.675    10.357    11.810
14         64.083    15.605    1.6277    4106.6    2.5255    395.97   80.447    0.2031    12.431    8.2132    9.3654
15         57.067    17.523    1.4495    3256.7    3.1845    314.02   101.44    0.3230    9.8579    6.5134    7.4271
16         50.820    19.677    1.2908    2582.7    4.0156    249.03   127.91    0.5136    7.8177    5.1654    5.8900
17         45.257    22.096    1.1495    2048.2    5.0636    197.49   161.30    0.8167    6.1997    4.0963    4.6709
18         40.302    24.813    1.0237    1624.3    6.3851    156.62   203.39    1.2986    4.9166    3.2485    3.7042
19         35.890    27.863    0.9116    1288.1    8.0514    124.20   256.47    2.0648    3.8991    2.5762    2.9376

AWG       Dia-mils  TPI       Dia-mm    Circ-mils Ohms/Kft  Ft/Ohm    Ft/Lb     Ohms/Lb   Lb/Kft    NormAmps  MaxAmps

20         31.961    31.288    0.8118    1021.5    10.153    98.496   323.41    3.2832    3.0921    2.0430    2.3296
21         28.462    35.134    0.7229    810.10    12.802    78.111   407.81    5.2205    2.4521    1.6202    1.8475
22         25.346    39.453    0.6438    642.44    16.143    61.945   514.23    8.3009    1.9446    1.2849    1.4651
23         22.572    44.304    0.5733    509.48    20.356    49.125   648.44    13.199    1.5422    1.0190    1.1619
24         20.101    49.750    0.5106    404.03    25.669    38.958   817.66    20.987    1.2230    0.8081    0.9214
25         17.900    55.866    0.4547    320.41    32.368    30.895   1031.1    33.371    0.9699    0.6408    0.7307
26         15.940    62.733    0.4049    254.10    40.815    24.501   1300.1    53.061    0.7692    0.5082    0.5795
27         14.195    70.445    0.3606    201.51    51.467    19.430   1639.4    84.371    0.6100    0.4030    0.4596
28         12.641    79.105    0.3211    159.80    64.898    15.409   2067.3    134.15    0.4837    0.3196    0.3644
29         11.257    88.830    0.2859    126.73    81.835    12.220   2606.8    213.31    0.3836    0.2535    0.2890

AWG       Dia-mils  TPI       Dia-mm    Circ-mils Ohms/Kft  Ft/Ohm    Ft/Lb     Ohms/Lb   Lb/Kft    NormAmps  MaxAmps

30         10.025    99.750    0.2546    100.50    103.19    9.6906   3287.1    339.18    0.3042    0.2010    0.2292
31         8.9276    112.01    0.2268    79.702    130.12    7.6850   4145.0    539.32    0.2413    0.1594    0.1818
32         7.9503    125.78    0.2019    63.207    164.08    6.0945   5226.7    857.55    0.1913    0.1264    0.1441
33         7.0799    141.24    0.1798    50.125    206.90    4.8332   6590.8    1363.6    0.1517    0.1003    0.1143
34         6.3048    158.61    0.1601    39.751    260.90    3.8329   8310.8    2168.1    0.1203    0.0795    0.0907
35         5.6146    178.11    0.1426    31.524    328.99    3.0396   10480     3447.5    0.0954    0.0630    0.0719
36         5.0000    200.00    0.1270    25.000    414.85    2.4105   13215     5481.7    0.0757    0.0500    0.0570
37         4.4526    224.59    0.1131    19.826    523.11    1.9116   16663     8716.2    0.0600    0.0397    0.0452
38         3.9652    252.20    0.1007    15.723    659.63    1.5160   21012     13859     0.0476    0.0314    0.0359
39         3.5311    283.20    0.0897    12.469    831.78    1.2022   26496     22037     0.0377    0.0249    0.0284

AWG       Dia-mils  TPI       Dia-mm    Circ-mils Ohms/Kft  Ft/Ohm    Ft/Lb     Ohms/Lb   Lb/Kft    NormAmps  MaxAmps

40         3.1445    318.01    0.0799    9.8880    1048.9    0.9534   33410     35040     0.0299    0.0198    0.0226

LEGEND: AWG = American Wire Gauge size
Dia-mils = Diameter in mils (1 mil = .001 inch)
TPI = Turns Per Inch (Ignoring thickness of unknown insulation)
Dia-mm = Diameter in millimeters (For comparison with non-USA coilers)
Circ-mils = Circular Mils. (circular mils = diameter in mils squared)
Ohms/Kft = Ohms Per 1,000 Feet
Ft/Ohm = Feet Per Ohm
Ft/Lb = Feet Per Pound
Ohms/Lb = Ohms Per Pound
Lb/Kft = Pounds Per 1,000 Feet
NormAmps = Normal Average Amp Capacity based on 500 circular mils per Amp
MaxAmps = Maximum recommended Average Amp Capacity in Open Air based on 438.489 circular mils per Amp

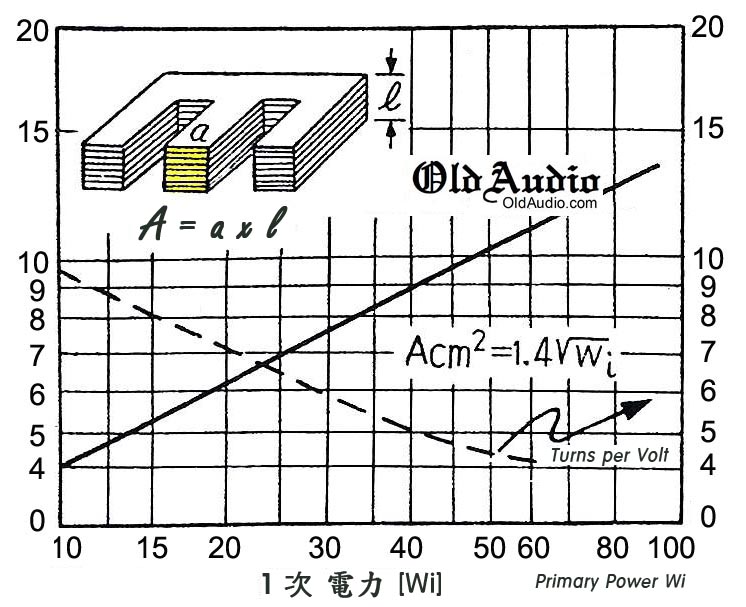

전원트랜스 설계 도표



전원트랜스 설계할 때 필요한 출력보다 20%정도 큰값을 1차전력으로 정한다. (트랜스의 능률을 약 85%로 볼때) 1차전력이 40W라면 위 표 실선에서 철심 단면적이 9㎠임 (A(㎠)=1.4√Wi)을 알 수 있고. 점선에서 1V당 권선수를 5회임을 알 수 있다.
2차용은 히터트랜스의 경우 20%. B+용은 10%정도 더 가산하여 감는 것이 통례이다.

소형 변압기 1V당 권수(약) 입력 전력 기준
15W 8T,  20W 7T,  30W 6T,  40W 5T,  50W 4.5T, 70W  4T


동선의 허용전류

밀폐된 권선
(변압기 등) ≒

개방된 배선 ≒

0.1A

0.23mm(#31)



0.5A

0.60mm(#23)



1.0A

0.80mm(#20)



1.7A

1.00mm(#18)

0.38mm

2.0A

1.40mm(#15)

0.45mm

3.0A

1.60mm(#14)

0.70mm

5.0A

1.80mm(#13)

0.85mm

10A

2.30mm(#11)

1.30mm

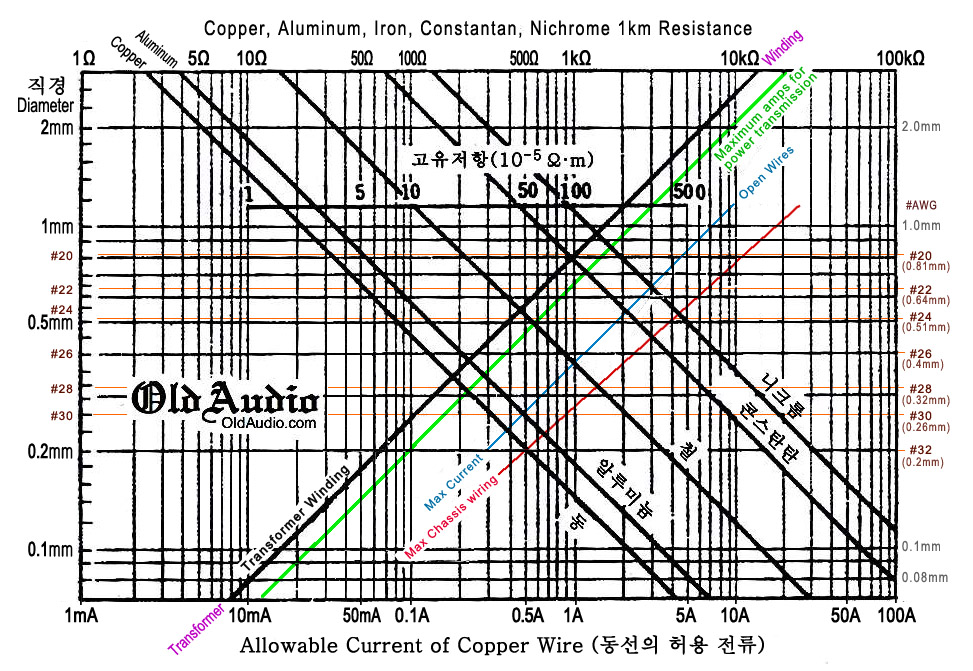

동선(전선)의허용전류(변압기 권선, 기기 내 배선 허용전류)
Allow the current copper
변압기 권선(직경) = 0.7 * √전류(A)에 약 10% 추가한 값
1A ≒ 0.8mm,   400mA ≒ 0.5mm





AWG

mm



AWG

mm

#1

7.3



#22

0.65

#2

6.5



#23

0.60

#3

5.8



#24

0.50

#4

5.2



#25

0.45

#5

4.6



#26

0.40

#6

4.1



#27

0.35

#7

3.7



#28

0.32

#8

3.3



#29

0.29

#9

2.9



#30

0.28

#10

2.6



#31

0.23

#11

2.3



#32

0.20

#12

2.0



#33

0.18

#13

1.8



#34

0.16

#14

1.6



#35

0.14

#15

1.4



#36

0.12

#16

1.2



#37

0.11

#17

1.1



#38

0.10

#18

1.0



#39

0.09

#19

0.9



#40

0.08

#20

0.8



#41

0.07

#21

0.7



#42

0.08



전선 최대 허용 전류 (개방 조건)






안전전류 & 전력 (HF대 50Ω, 70Ω부하 일때 통과전력)

전류밀도를 2A/㎟로 한 연속정격의 안전전류, 전력표시.
SSB나 CW와 같은 간헐 사용에 대해서는 전류를 2~3배, 전력은 10배 정도까지 사용가능하다.


선경(㎜)

단면적
(㎟)

안전전류
[A]

통과전력[W]

RL  = 50Ω

RL  = 70Ω

0.3

0.07

0.14

1.0

1.5

0.4

0.13

0.25

3.2

4.7

0.5

0.20

0.49

7.7

12

0.7

0.39

0.77

30

44

1.0

0.79

1.57

123

185

1.2

1.13

2.26

256

384

1.5

1.77

3.53

625

937

1.8

2.54

5.09

1300

1950

2.0

3.14

6.28

2000

3000





TEFLON (불소수지가 주성분[불소계 폴리머(polymer]) :불소원자 구조를 가진 합성수지

불소수지의 종류 (PTFE, PFA, FEP, PVDF 등)

내열성, 내약품성, 전기절연성, 고주파특성, 비 접착성, 저 마찰계수, 난연성 등의 특이한 플라스틱.

종  류

융점 및 사용온도

용  도

PTFE
폴리테트라
플루오르에틸렌

융점 327℃
연속사용온도 :
 -100℃ ~ 260℃

무급유 슬라이딩 재의 베어링(Bearing)등에 사용, 프라이팬, 강관의 코팅에 최적.
결점 : 융착은 가능, 접착제 사용 불가능.
낮은 유전율(넓은 주파수번위:전자통신부품사용)
유연성, 내자외선성 우수

FEP
테드라 플루오르에틸렌-
헥사플루오르프로필렌 공중합체

융점 250 ~ 295℃
연속사용온도 :
     200℃

(사출성형, 압출성형 가능)
광투과성, 내후성 우수.

PFA (EPFA)
테드라 플루오르에틸렌-
페르플루오트 알킬비닐에테르
공중합체

융점 302 ~ 301℃
연속사용온도 :
  -90 ~ 260℃
 (단시간은 300℃)

(사출성형, 압출성형 가능)
패킹, 밸브, 웨이퍼 배스킷, 베어링, 전선, 프린트 기판 등에 사용.

PVDF
폴리불화비닐라덴

융점 170 ~ 185℃
연속사용온도 :
    120℃

밸브, 펌프, 파이프 외에 압전필름, 내후성도료(20년 보증)

※ 열수축 튜브 (PFA, FEP)  : 탄성기억 현상 이용

※ 침투되는 성분도있음 : 알칼리 금속 Na, K, Li 등

DuPont™ Teflon®(테프론®)
