◎ DTMF

Dual Tone Multiple Frequency 의 약자로 전자식 교환기의 다이얼 톤으로 주로 사용하고 있고, 무선에서는 이 DTMF를 사용하여 스퀠치 잡음을 제거하는 코드 스퀠치로 사용되고 있으며, 기타 여러 리모트 콘트롤 용으로 응용되기도 한다. 여러분이 매일 사용하고 있는 전자식 전화기의 다일얼톤이 바로 이것이다. 결국 전화기로 교환기를 리모트콘트롤 하는 샘이된다.
이 DTMF는 아래 표에서 보듯이 두 개의 톤을 동시에 출력하는 16가지 집합체를 말한다. (일반 전화기에서는 12가지 만 사용)

예를 들어 전화기의 다이얼 6을 누르게 되면 아래 표에서와 같이 낮은 주파수군의 770Hz와 높은 주파수군의 1477Hz가 동시에 전화기에서 교환기에 전달되고 교환기는 이를 다시 숫자로 디코더하여 6 으로 인식하게 된다. 두 개의 주파수를 혼합 사용함으로서 에러 확률이 매우 적으며, 통신매체를 이용하여 송 수신이 가능하다.

가정에서 사용되는 전화를 이용하는 홈오토메이션은 이 DTMF를 이용한 것으로서 이에 대한 응용 범위는 상당히 넓다.
여러 가지 리모트 콘트롤러에 응용이 많이 되고 있으며, 이 DTMF신호를 해석하는 전용 디코더 IC가 여러 가지 있으며 근래에는 다른 기능의 IC에 복합적으로 이 디코더가 들어있는 것도 있다.
이 DTMF 전용 IC로는 엔코더와 디코더가 같이 되는 DTMF트렌시버, DTMF엔코더, DTMF디코더가 있다.
이들은 입출력 형태가 여러 종류가 있다.

1209Hz

1336Hz

1477Hz

1633Hz

697Hz

1

ABC
2

DEF
3

A

697Hz

770Hz

GHI
4

JKL
5

MNO
6

B

770Hz

852Hz

PQRS
7

TUV
8

WXYZ
9

C

852Hz

941Hz

*

oper
0

#

D

941Hz

1209Hz

1336Hz

1477Hz

1633Hz

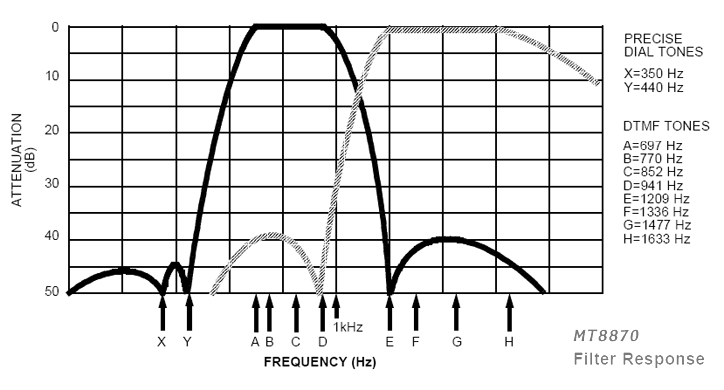

  수신(디코더)하는 측에서는 먼저 낮은 주파수와 높은

  주파수로 분리한 다음 코드를 구분 하게 된다

   세로는 높은 주파수 군

   가로는 낮은 주파수 군

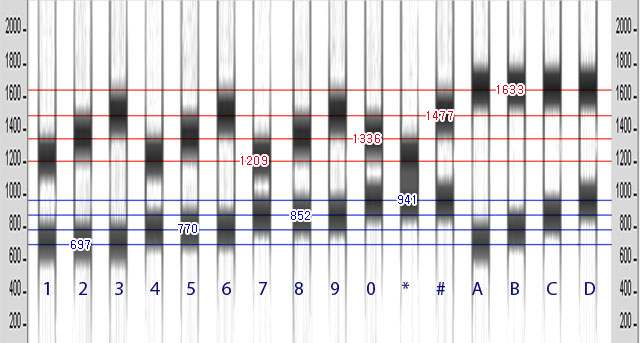

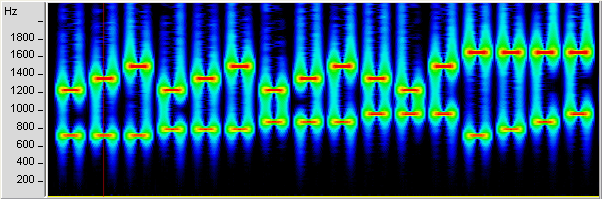

DTMF의 스팩트럼

기호	주파수	기호	주파수
*	941 & 1209 Hz	6	770 & 1477 Hz
#	941 & 1477 Hz	7	852 & 1209 Hz
0	941 & 1336 Hz	8	852 & 1336 Hz
1	697 & 1209 Hz	9	852 & 1477 Hz
2	697 & 1336 Hz	A	697 & 1633 Hz
3	697 & 1477 Hz	B	770 & 1633 Hz
4	770 & 1209 Hz	C	852 & 1633 Hz
5	770 & 1306 Hz	D	941 & 1633 Hz

DTMF 숫자 "1"의 파형

	+		=
697 Hz Tone	+	1209 Hz Tone	=	DTMF Tone "1"

DTMF "Touch" Tones are defined in CCITT Volume VI: General Recommendations on Telephone Switching and Signalling Recommendation Q.23: Technical Features of Push-Button Telephone Sets.". This document and its related standard documents will tell you more than you would ever want to know about DTMF tones.

● DTMF 엔코더 ;
이 DTMF 엔코더는 주변에 흔히 있으며 매일 사용하는 전자식전화기의 다이얼톤이 바로 DTMF 엔코더인것이다.
DTMF 엔코더를 PC에서 소프트웨어로 사용 할 수 있으며 디코더 실험할 때 사용할 수있다.
[DTMF Dial free softwere] 다운 java

http://www.silverstones.com/DTMFDial.html

● DTMF 디코더

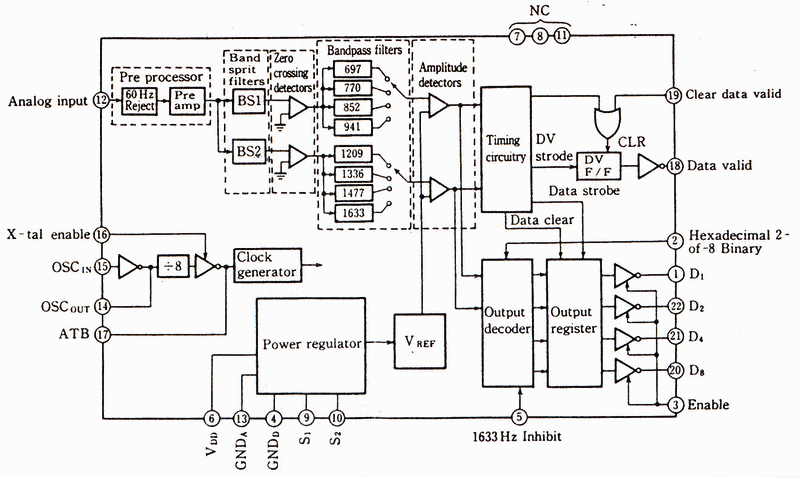

이 DTMF 디코더는 DTMF엔코더 (DTMF톤 발생기)에서 보내온 톤의 숫자가 무엇인지 인식하는 수신장치이다.

※ DTMF 16key LED 8-Digit (128digit memory) Decorder 주문제작 가능

※ DTMF(Decoder) Controller 응용(Application) Board, Auto Dialler & Ring Det. Board ' 발매예정 :

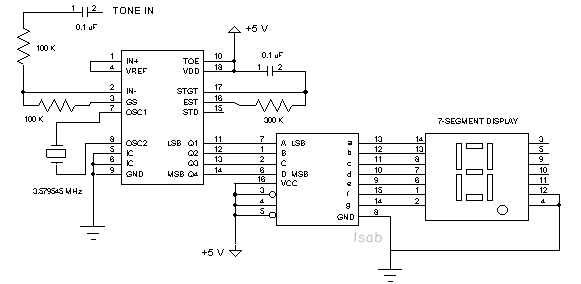

참고회로 (일부분)

TYPE 1

START	ON / OFF	CH	END
*	1 / 0	1~8	#
"예" 3번 채널 켜기 * 1 3 # "예" 6번 채널 끄기 * 0 6 #

TYPE 2

START	PASS WORD	ON / OFF	CH	END
*	1234	1 / 0	1~8	#
"예" 3번 채널 켜기 * 1 2 3 4 1 3 # "예" 7번 채널 끄기 * 1 2 3 4 0 7 #

교환기 가청신호음(audible tone)의 규격

신호음 종류	주파수[Hz]	단속비[cadence]	출력[dBm]
발신음(Dial Tone)	350 + 440	연속 Steady	-10 ±5
호출음(Ringback) (Audible Ring)	440 + 480	1초속 ~ 2초단 Repeat, tones on 2 ± 0.2 s, tones off 4 ± 0.4 s	-15 ±5
화중음(Busy Signal)	480 + 620	0.5초속 ~ 0.5초단 Repeat, tones on and off 500 ms ± 50 ms each.	-20 ±5
중계선 폭주음 (Toll Congestion) Reorder (Bell low)	480 + 620	0.3초속 ~ 0.2초단 Repeat, tones on and off 250 ms ± 25 ms each.	-20 ±5
대기음	350 + 440	0.25초속 ~ 0.25초단 ~ 0.25초속 ~ 3.25초단	-10 ±5
보류음	440 + 480 350 + 440	0.5초속 ~ 0.5초단 ~ 0.5초속 ~ 2.5초단	-10 ±5
가로채기음	350 + 440	0.5초속 ~ 0.25초단 ~ 0.125초속 ~ 1.5초단	-10 ±5
특수발신음	392/494/587 350 + 440	"0.5초속 ~ 0.5초속 ~ 1.5초속"을 2회후 발신음	-10 ±5
확인음	392/494/587	0.5초속 ~ 0.5초속 ~ 1.5초속	-10 ±5
송.수화기 방치음	1400+2060+2450+2600	0.1초속 ~ 0.1초단	0 ±2

※ PBX(Private Branch Exchange ; 구내 교환기)
※ NAM(Number Assignment Module ; 번호지정 모듈)
※ ESN(Electronic Serial Number ; 전자 시리얼 번호)
※ MIN(Mobile Identification Number ; 이동 식별 번호 ; 이동 전화번호)

DTMF

  ㅇ 저주파군과 고주파군의 각 4개 주파수에서 2개 주파수의 조합으로 1 개의 디지트 구성
     - 속도              : 11 디지트/초
     - 디지트간 휴지속도 : 최소 50ms
     - 펄스지속시간      : 최소 40ms
     - 주파수 오차       : ±1.8%
     - 주파수 왜곡       : 20% 이하

발신음 (Dial Tone)

  ㅇ 교환기가 디지트 신호(전화번호)의 접수 준비가 되어 있음을 발신 가입자에게 알리는 신호음
     - 교환기로 부터 발신 가입자에게 송출하는 연속적인 신호음
        . 송화기를 들었을 때 뚜~하고 들리는 소리
  ㅇ 기본주파수 :  350 + 440 Hz (연속음)
     - 350 Hz, 440 Hz, 480 Hz, 620 Hz 중에서 350 Hz와 440 Hz를 사용
  ㅇ 출력       :  -10 ± 5 [dBm]
  ㅇ 송출시간   :  첫 디지트 다이얼 시간까지 16초~25초 정도 송출됨
     - 이 시간 이후에도 다이얼링이 없으면 송출 중단 (no-dialing time-out)

링백톤 (호출음)

  ㅇ 교환기 측에에서 발신 가입자에게 보내지는 호출 신호음
     - 착신 가입자에게 호출 신호가 송출되고 있음을,
       발신 가입자에게 알려주는 일종의 통화연결 대기 음(Ring Back Tone)을 말함
  ㅇ 링백톤은, 실제 착신 가입자의 전화기에서 직접 울리는 Ringing Tone 과는 다를 수 있음
  ㅇ 기본주파수 :  440 + 480 Hz
     - 350Hz, 440Hz, 480Hz, 620Hz 중에서 440Hz,480Hz를 사용
  ㅇ 단속 주기  :  1초속 2초단
     - 착신 가입자의 응답 즉시 송출 중단
  ㅇ 출력       :  -15 ± 5 [dBm]

Howler Tone (송수화기 방치음)

  ㅇ 가입자가 수화기를 방치하는 경우에,
     - 이를 알리기위해 교환기로부터 발생되는 톤
  ㅇ 또는, 송수화시 측음에 의한 에코 현상을 말하기도함
  ㅇ 주파수    :  1400 + 2060 + 2450 + 2600 Hz
  ㅇ 단속 주기 :  0.1 초속 0.1 초단
  ㅇ 출력      :  0 ± 2 [dBm]

Ringing / Ring Voltage & Frequency

  ㅇ 수신 가입자 전화기에게 외부로부터 전화가 걸려오고 있음을 알리는 가입자신호(시그널링)
  ㅇ 일반 규격
     - 전압      : 80V
     - 주파수    : 20 Hz
     - 단속 주기 : 1초 울림  2초 조용,   (북미) 2초 울림, 4초 조용
