이 LC meter는 피측정 L or C를 내부 공진 회로에 직접 넣어 측정하는 방식을 사용하고 있어서
정확한 값을 얻을 수 있습니다.
피 측정 L이나 C를 직접 공진회로에 넣어서 측정하는 이유로 그 공진 주차수 범위를 초과하거나,
발진 조건을 벗어난 콘덴서나 인덕터(코일 : 철심 트랜스 등*1)는 정상적인 측정이 불가 하고,
철심 코일을 제외한 그 외 코일은 대부분 측정이 가능 합니다.
SLC-5020A의 경우 커패시터는 0.1 pF ~ 9u F, 인덕터는 1 nH ~ 500 mH의 값을 측정이 가능.
그 외 모델의 측정 범위는 각각의 설명서 참고.

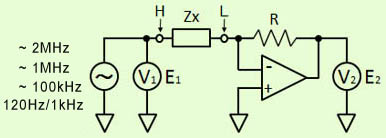

측정원리는 다음과 같습니다.
전원을 켜면 SLC-5020A 등 모델명이 표시 되는 동안 L과 C 탱크회로에
의하여
발진을 하며 (용량에 따라 약 730 KHz ~ 6 KHz),
이 공진 주파수를 F1 이라 하면
측정하고 나서

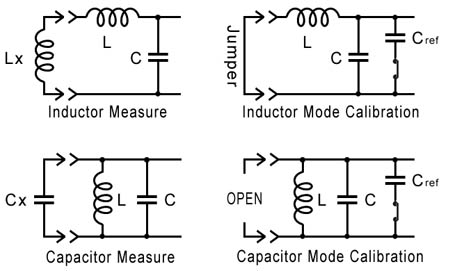

기준(Cref)이
공진 회로 C에 병렬로 연결되며,
이 때 주파수 F2는
이 두수식을 풀어보면
로 C의 정확한 값이 계산되고
이 C에 의해
 로
L의 정확한 값이 계산되며

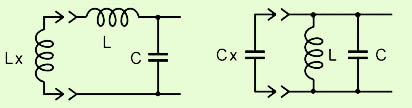

측정시 Lx 측정 모드에서는
측정
할 Lx가 L과 직렬로 되고,
Cx 측정 모드에서는
측정 할 Cx가 C와 병렬로 연결되어 각각 다음과 같이 되며,
 ,
이것을
에
대입하면 각 각
 ,  로
F1과 F2는 같은
공진 회로에서 만들어지므로 Lx 잋 Cx는 정확한 값이 얻어 집니다.
측정 결과 값은 CODE로 변환
FND Display Module로 보내져 측정값을 디지털로 표시 됩니다.
SLC-5020A 는 기준 디바이스를 가진 것 처럼 좋은 확도로 측정이 됩니다.
※ 사용한 기준(Cref :30ppm/℃)은 LC Meter PCB 내부의 부유 용량 등을 포함하여
0.02% (18℃~27℃)에 가까운 것을 선택하여 일반 LC Meter와 비교 할 수 없는 확도를 가지고 있습니다.
확도를 위하여 KIT 형태가 아닌 완성된 제품으로 만 판매하고 있습니다.
새로운 SLC-5020A 는 내부 계산( )을 더욱 더 정밀하게 하고 있어서
오차를 줄이고, 흔들림 없는 표시가 되며, 측정 경로의 스위치를 금 접점을 가진
고급 래칭릴레이*** 사용으로 내구성과 안정도가 더욱 더 좋아 졌습니다.
연구 · 개발용으로 nH (nano Henry) 단위 부터 안정적으로 측정이 가능 합니다..
*** 래칭릴레이 : ON/OFF 동작시에 만 순간적으로 전류를 가하고 동작 유지하는데 전류 소모가 없는 릴레이.
외부 5V 전원과 이동을 용이하게 하기 위하여 Li-ion(18650) 1Cell (충전회로 내장, 연속 약 20~30시간
정도 사용)을 사용가능 하도록 하여 편리성을 더 하게 하였습니다. (충전 및 보호 회로 내장)
전지 사용시 사용자 편의를 위하여 측정을 하지 않고 일정 시간이 지나면 자동으로 전원을 꺼지도록
(Auto Power OFF) 하여 전지 사용 시간을 연장하도록 하였습니다.
외부 5V 전원을 사용하는 경우 SLC-5020A은 자동으로 전원이 꺼지지 않습니다.
내부 동작전원은 5V이고, 전지 사용시 3.3V~4,2V를 5V로 승압하여 사용 하고 있습니다.
| |
*1) Coils of ferrous materials cannot be measured because their "eddy current and hysteresis losses (iron losses)" increase with frequency.
|
ATC 250V C0G 600S0R3AT250XT 0.3 pF ±0.05 pF
Sincera MLCC NP0 1608(0803) 1 pF
Air Capacitor (TARZIAN Varicon Shield) 10 pF
AVX MLCC 2012 NP0 15 pF
Air Capacitor (General Radio 1401-D) 1000 pF
Siemens B34350 1000 pF ±1%
0.001 μF = 1.000 nF = 1000 pF
General Radio Standard Capacitor 1409-K 0.005 μF (5 nF)
0.005 μF = 4.996 nF = 4996 pF
General Radio Standard Capacitor 1409-L 0.01 μF (10 nF)
0.01 μF = 10.00 nF = 10000 pF
General Radio Standard Capacitor 1409-M 0.02 μF (20 nF)
0.02 μF = 20.00 nF = 20000 pF
General Radio Standard Capacitor 1409-Y 1 μF
1.000 μF + stray capacitance between cases = 1.005 μF
#22(0.65mm) 11mm Diameter Loop 20 nH
CoilCraft 164-06 No Core 128 nH (Datasheet)
Standard Inductor 1 mH ; Large L mode
Standard Inductor 10 mH ; Large L mode
<높은 확도의 인덕터와 커패시터 측정을 원하는 Electronic Engineer를 위한 실용적인 LC METER>
